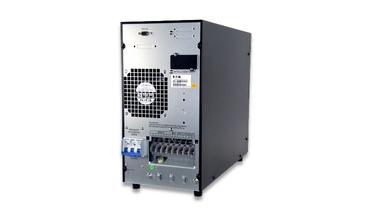

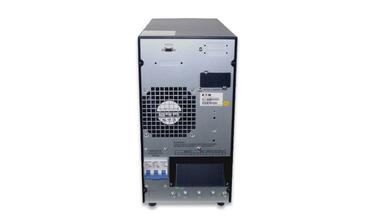

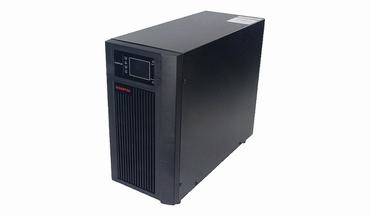

Castle 3C 10KS
| Артикул / Код: | 9105‐32576XS1 / 3C10KS |
| Тип: | Online |
| Мощность: | 10 000 ВА |
| Батарея: | Опционально |
| В наличии | |
- Описание
- Опции
- Документы
| Спецификация | |
| Мощность | 10 000 Вольт*Ампер |
| Напряжение | 380/220 или 220/220 В |
| Эффективность преобразования | 94 % |
| Параллельное подключение | Опционально до 3-х ИБП (730-80441-00P) |
| Температура эксплуатации | От 0° до +40° C |
| Габариты, ШхГхВ | 212х500х420 мм |
| Вес | 16.9 кг |
| Вход | |
| Коэффициент мощности, PF | > 0,95 |
| Напряжение сети | 208-476 В (трехфазное подключение) 120-275 В (однофазное подключение) |
| Максимальный ток | 39 А |

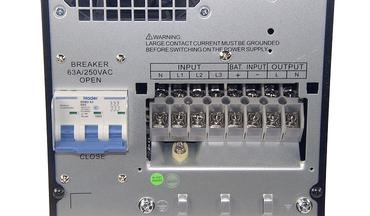

| Тип подключения | Терминальное, L1/L2/L3/N/G, 25 мм² |
| Байпас | |
| Переключатель байпаса | Опционально (730-80443-00P) |
| Диапазон напряжения | 187-264 В |
| Максимальный ток | 114 А |
| Выход | |
| Номинальное напряжение | 220 В, ±1% |
| Максимальная мощность нагрузки, PF | 9 000 Вт, PF=0.9 |
| Перегрузочная способность | До 125% - 10 мин., 125-150% - 30сек., более 150% - 0,5 сек. |
| Подключение | Терминальное, L/N/G, 25 мм² |
| Батарея | |
| Время резерва | До 60 минут (нагрузка 80%, батарея 240В 120Ач) |
| Напряжение батареи | 192 В, опционально 216, 240 В |
| Максимальный ток заряда | 4 А |
| Интерфейс | |
| Индикация / сигнализация | Символьный LCD дисплей, зуммер |
| Коммутационные соединения | RS232, опционально EPO (730-80442-00P), USB (730-80405-00P) |
| Слот расширения | Опционально: WEB/SNMP, Modbus, релейный. |
| Комплектация | |
| Программное обеспечение | Winpower |
| Кабель подключения к сети / нагрузки | Опционально |
| Кабель подключения батареи | Опционально |
| Информационный кабель | Опционально |
|
Модель |
3C10KS |
|
Электрические параметры |
|
|
Номинальная мощность |
10000VA / 9000W |
|
Фазность |
3/1; 1/1 |
|
Входной PF |
> 0,95 |
|
Выходной PF |
0,9 |
|
Входное напряжение |
Фазное: AC 120V - AC 275V (176V - AC 275V при полной нагрузке) |
|
Выходное напряжение |
AC 220/230/240V ± 1% |
|
Входная частота |
40 - 70 Hz |
|
Выходная частота |
50/60 ± 0,1 Hz |
|
Время переключения между режимами |
0 мс |
|
Перегрузочная способность |
105%-125% 10 мин; 125%-150% 30 с; >150% 0,5 с |
|
THDV |
<2% (линейная нагрузка) |
|
КПД |
>93,5% (line mode); >98% (ECO mode) |
|
Батареи |
12V x 16/18/20 (настраивается) |
|
Напряжение DC |
192 - 240V (настраивается) |
|
Время резервирования |
Зависит от нагрузки и конфигурации АКБ |
|
Ток заряда |
4А |
|
Форма напряжения |
Чистый синус |
|
Розетки и интерфейсные разъёмы |
Клеммная колодка, RS232, слот расширения |
|
Мониторинг и управление |
|
|
LCD панель |
Параметры сети, нагрузки, режимы работы, АКБ. Вкл/Выкл ИБП. |
|
Winpower |
Параметры сети, нагрузки, АКБ. Вкл/Выкл ИБП. Откл. ПК. |
|
Физические параметры |
|
|
Габариты ШхГхВ (мм) |
212х500х420 |
|
Вес нетто (кг) |
16,9 |
|
Окружающая среда |
|
|
Рабочая температура |
0°C - 40°C |
|
Рабочая относительная влажность |
До 95% без конденсата |
|
Уровень шума |
<50 dB |
|
Опции |
|
|
Платы мониторинга и управления |
NMC, CMC, AS400 |
|
Батарейный комплект |
Батареи AGM, GEL, батарейный шкаф |
